Architecture réseau Spine-Leaf

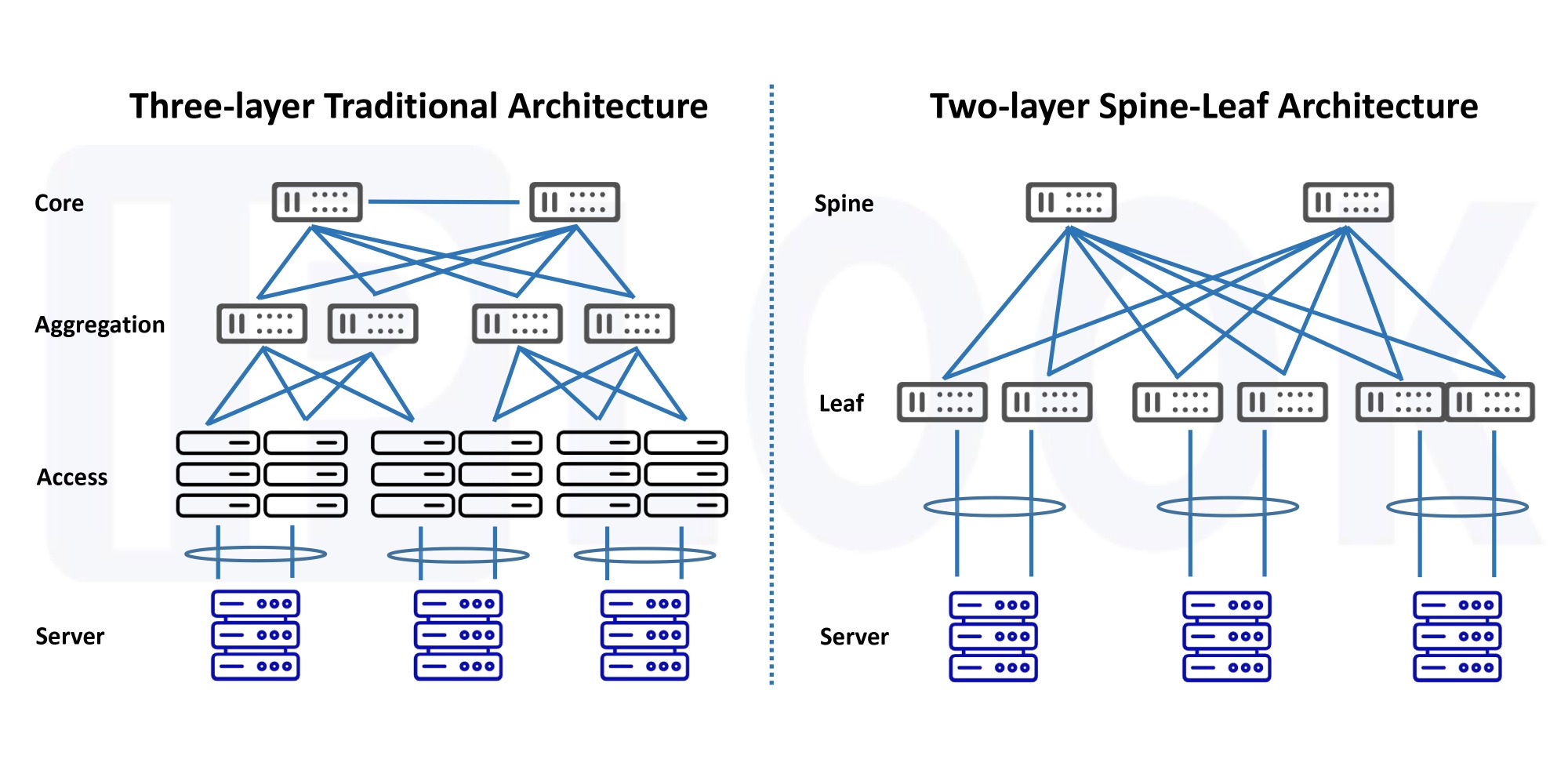

Pour s'adapter aux services réseau émergents pour les nouvelles applications, l'architecture réseau des centres de données a évolué d'une architecture traditionnelle à trois couches à une architecture Spine-Leaf à deux couches. Grâce à sa conception aplatie, l'architecture spine-leaf peut répondre aux exigences réseau de faible latence, d'évolutivité et d'efficacité élevées, pour obtenir des réseaux fiables et à grande échelle avec des performances élevées.

Une architecture spine-leaf est une topologie de réseau de centre de données qui se compose d'une couche spine et d'une couche leaf. La couche leaf se compose de commutateurs d'accès qui regroupent le trafic des serveurs et se connectent directement à la colonne vertébrale ou au cœur du réseau. Les commutateurs spine interconnectent tous les commutateurs leaf dans une topologie à maillage complet.

L'évolution d'Ethernet

10 Gigabit Ethernet (10GbE) est la norme répandue dans les centres de données. Avec le développement des réseaux, le 10GbE ne peut plus répondre à la demande de traitement de données réseau massives. Après une période de latence, de nouvelles choses ont fait leur apparition.

Publiée par l'IEEE en 2008, la norme 40 Gigabit Ethernet (40GbE) a été officiellement approuvée en 2010 et est considérée comme le seul successeur du 10GbE pour une connectivité à haut débit à cette époque. Un grand nombre de fournisseurs de services cloud ont mis à niveau leurs centres de données vers des réseaux 40GbE au cours de ces années.

L'émergence du 25 Gigabit Ethernet (25GbE) a mis fin à cette situation. En tant que mise à jour incrémentielle du 10GbE, la norme 25GbE a été publiée par l'IEEE en 2014, qui peut fournir une densité de ports et une bande passante plus élevées tout en permettant une mise à niveau en douceur vers de nouveaux réseaux à faible coût. Les produits 25 GbE ont été largement utilisés dans les centres de données cloud ces dernières années, marquant le début d'un pic de développement en raison du soutien de nombreux opérateurs de télécommunications.

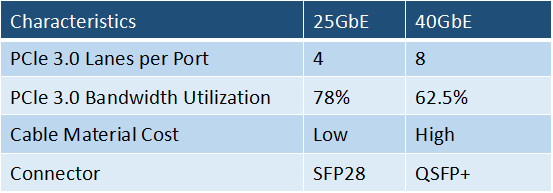

25 GbE ou 40 GbE ?

Les 25 GbE et 40 GbE peuvent tous deux être appliqués dans des centres de données ayant des utilisations différentes, ouvrant la voie à la mise à niveau vers un réseau 100 GbE. Les utilisateurs doivent choisir la solution de manière flexible en fonction de la demande réelle et de l'environnement réseau. En règle générale, le 25 GbE est utilisé pour les connexions de commutateur à serveur et le 40 GbE est principalement utilisé pour les connexions de commutateur à commutateur.

Le 40 GbE peut être plus compatible avec l'environnement réseau 10 GbE actuel, en utilisant un câblage de dérivation 40 GbE vers 10 GbE pour faire converger directement les périphériques 10 GbE vers le réseau 40 GbE.

Alors que grâce aux emplacements PCIe 3.0 x 8 (Gen3 x8) sur les serveurs atteignant 56 Gbit/s, le 25 GbE se présente comme l'option économique et rapide pour les utilisateurs qui prévoient de passer à des débits de données plus élevés, qui peuvent tirer parti du câblage existant avec une meilleure efficacité de transmission.

De plus, le 25GbE peut être un meilleur choix pour répondre aux exigences plus élevées en matière de couverture et de capacité du réseau à l'ère de la 5G, car la granularité du réseau front-haul 5G est de 25 Gbit/s. Ainsi, l'infrastructure front-haul comprend plusieurs modules optiques 25 GbE avec une longue distance de transmission.

Prise en charge multi-Gbps IPLOOK : 10/25/40 GbE

Les débits de données multi-Gbps peuvent être pris en charge pour les déploiements de réseau central mobile IPLOOK.
Le réseau central 4G IPLOOK (EPC) et le réseau central 5G IPLOOK (5GC) ont terminé les tests de compatibilité avec les adaptateurs réseau 10 GbE, 25 GbE et 40 GbE. L'adaptation de la carte d'interface réseau intelligente 100 GbE (Smart NIC) sera achevée dans un avenir proche, offrant davantage d'options de débit de données à nos opérateurs et à nos clients d'entreprise.
