Jul 16, 2020
Déploiement d'IPLOOK 5GC
Qu'est-ce que le déploiement 5GC ?
Se référer au 3GPP, le mode SA et le mode NSA sont deux principaux types de déploiement 5GC (réseau central 5G).· Mode SA (autonome) : un cœur de catégorie se connecte à une catégorie d'infrastructure radio ;
· Mode NSA (non autonome) : un cœur de catégorie se connecte à deux catégories d'infrastructures radio.

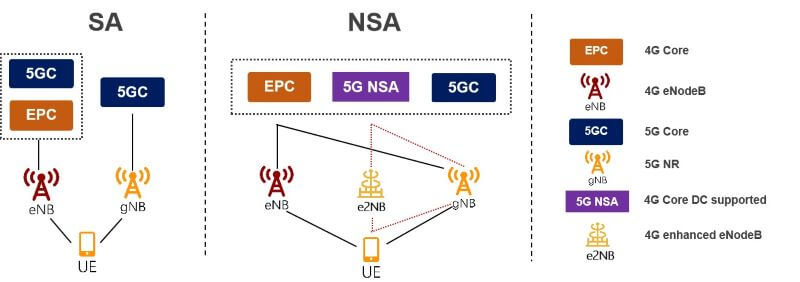

Quant à la structure spécifique, vous pouvez le voir sur le diagramme ci-dessous :
Caractéristiques de la 5GC
1. Réseau cloud natif
La construction d'un réseau cloud natif est la base du développement d'une 5GC efficace et fluide. Elle peut également maximiser la valeur de la technologie 5G.De nos jours, la cloudification du réseau central a déjà réussi son lancement commercial. Pour répondre aux besoins spécifiques de divers scénarios d'application, la conception conceptuelle du réseau cloud natif prend en compte les trois aspects suivants :
a) Architecture sans état
Pour construire un réseau plus fiable et plus flexible, l'architecture sans état est l'option optimale.
b) SBA (architecture basée sur les services)
Reportez-vous au 3GPP, l'introduction de SBA permet un déploiement rapide pour une fonction réseau spécifique en fonction de diverses activités.
c) Conteneur
En tant que version légère de la technologie de virtualisation, le conteneur présente des avantages en termes d'efficacité des ressources, de portabilité, de fonction et de mise en œuvre. Alors que la machine virtuelle présente des points forts en matière de sécurité et d'isolation des ressources.
2. CUPS
Les activités émergentes telles que l'AR/VR nécessitent des normes plus élevées de latence du réseau, de bande passante et de sécurité. Avec l'architecture distribuée de CUPS, le plan utilisateur est déployé dans une zone périphérique pour réduire la latence du réseau et améliorer l'expérience utilisateur. De plus, l'élimination des données au niveau local peut également garantir la sécurité des données de l'entreprise, ce qui peut rendre les opérateurs plus qualifiés pour entrer sur le marché des entreprises. L'architecture de CUPS a déjà été mise en œuvre dans le réseau 4G, ce qui pose les bases de la construction d'un réseau 5G dans une architecture distribuée. Sur la base de l'architecture distribuée de CUPS, 5GC peut unifier le plan de contrôle pour gérer les plans d'utilisateurs distribués. Intégré au MEC (Multi-access edge computing), 5GC introduit également des compétences et des technologies de shunt dynamique, de coordination APP, etc. pour assurer une expérience utilisateur et un lancement commercial optimaux.3. Réseau d'accès à service complet 5G
Avec l'interface et l'authentification unifiées, 5GC prend en charge toutes sortes de moyens d'accès tels que l'accès Wi-Fi, l'accès fixe, l'accès industriel, etc., ce qui peut éliminer les terminaux dispersés pour les opérateurs, simplifier le fonctionnement du réseau et innover en mode commercial. Dans un avenir proche, 5GC pourrait également prendre en charge l'accès Internet industriel TSN (Time Sensitive Networking), l'accès par satellite et l'accès par UAV (Unmanned Aerial Vehicle).4.
En tant que compétence native critique de la 5G, le découpage du réseau peut améliorer l'efficacité du réseau de télécommunication et réduire le coût de construction et d'exploitation du réseau.Le découpage du réseau 5G présente les quatre caractéristiques typiques suivantes :
a) Garantie SLA de bout en bout : composé du réseau central, de la radio, de la transmission et d'autres domaines, le découpage du réseau 5G est disponible pour réaliser la coordination entre plusieurs domaines.
b) Isolation des activités : en construisant diverses entités de réseau pour les applications, le découpage du réseau protège les activités de divers découpages des perturbations causées par un réseau privé isolé.
c) Fonction personnalisée et déploiement dynamique : face aux diverses exigences de réseau de différents secteurs, le réseau 5G peut fournir une fonction personnalisée pour chaque application. Dans le même temps, l'architecture distribuée du réseau 5G peut être déployée à un emplacement spécifique en fonction des besoins commerciaux pertinents pour répondre aux différents besoins de latence des entreprises.
d) Fonctionnement automatique et multi-tâches : l'automatisation est l'objectif du développement du réseau. Pour atteindre cet objectif, des procédures manuelles, semi-automatiques et entièrement automatiques de découpage du réseau sont nécessaires. Avec le développement progressif de la planification du réseau, le réseau deviendra simplifié et aplati, et deviendra finalement automatique.
Déploiement IPLOOK 5GC
Par conséquent, pour exploiter pleinement les caractéristiques du 5GC, nous devons accorder une grande importance au déploiement du 5GC.

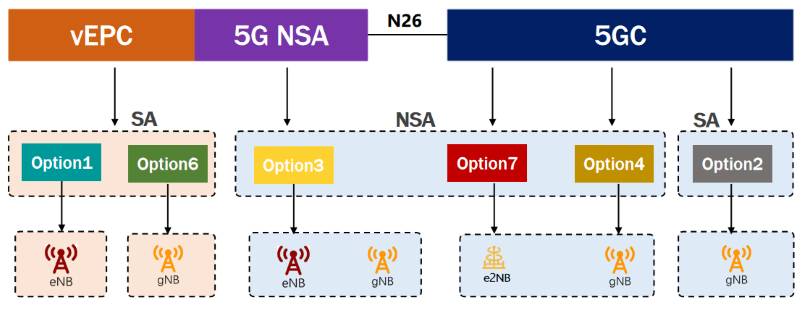

IPLOOK peut prendre en charge sept options disponibles de déploiement du 5GC avec diverses configurations selon 3GPP mentionnées dans l'illustration ci-dessous.
En fait, il existe plusieurs options pour divers scénarios d'application selon la norme 3GPP, notamment quatre catégories principales : Option 2, Option 3/3a/3x, Option 4/4a, Option 7/7a/7x.

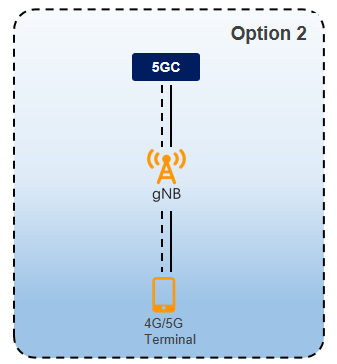

· Scénario de déploiement 5G – Option 2
En tant qu'option d'architecture autonome, l'option 2 représente gNodeB déployé dans l'architecture réseau et connecté à 5GC.

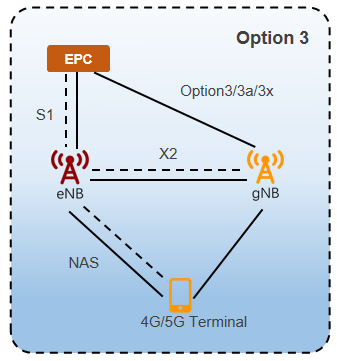

· Scénario de déploiement 5G – Option 3
Option 3/3a/3x
Dans le contexte du réseau 4G actuel, le réseau central est toujours EPC avec le déploiement rapide de la 5G NR, et la 5G NR prend en charge l'interface S1/X2 pour connecter l'EPC et l'eNB.

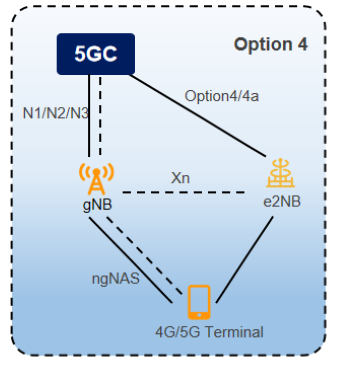

· Scénario de déploiement 5G – Option 4
Option 4/4a
5GC et 5G NR sont déployés dans le réseau, et l'eNB est amélioré en e2NB afin d'augmenter
l'interface N2/N3/Xn.

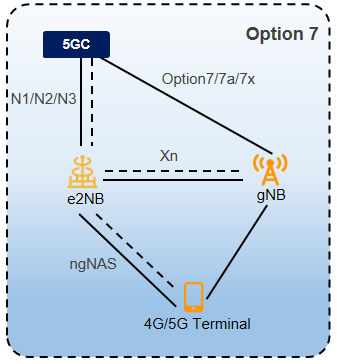

· Scénario de déploiement 5G – Option 7
Option 7/7a/7X
5GC et 4G e2NB (eNodeB amélioré) sont déployés dans le réseau, avec 5G NR comme auxiliaire.
Avec de nombreux partenaires commerciaux et clients du monde entier, IPLOOK a accumulé des expériences professionnelles dans la construction de réseaux 5GC personnalisés pour diverses exigences.
Contactez-nous pour plus d'informations !
