Conception de fiabilité de niveau opérateur

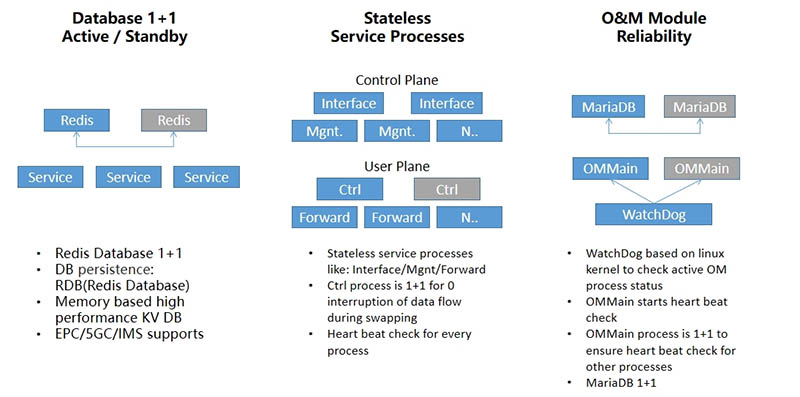

IPLOOK utilise la base de données open source Redis dans le système de réseau central, il s'agit d'une base de données clé-valeur basée sur la mémoire, qui offre d'excellentes performances et qui est déployée en mode de redondance actif/veille.

Tous les contextes avec état du système de réseau central sont stockés dans cette base de données. D'autres processus de service sont sans état, tels que le processus de message d'interface, le processus de gestion de la mobilité, le processus de gestion de session, etc.

Mais pour le plan utilisateur, le processus de contrôle de session est déployé en mode actif/veille pour garantir AUCUNE interruption du flux de données pendant la procédure d'échange de service, car la table de transfert de sauvegarde peut être immédiatement chargée de traiter les paquets.

Et pour le plan O&M, les mesures de redondance sont déployées à partir du bas du noyau Linux, le chien de garde est là pour vérifier l'état du processus OM actif, ce processus est en charge de la vérification du battement de cœur avec tous les autres processus.

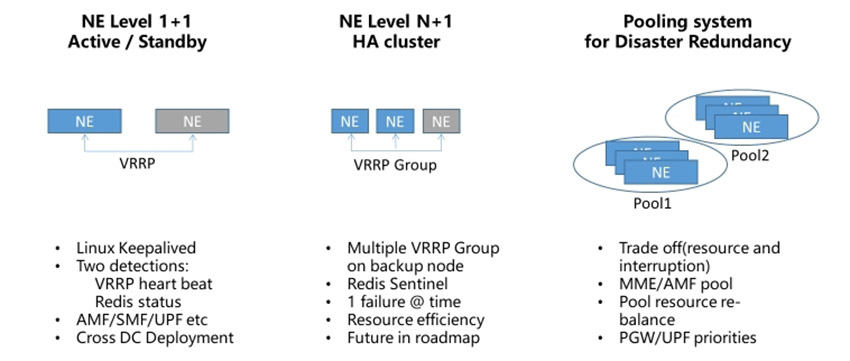

Au niveau NE, IPLOOK fournit une solution de redondance 1+1, N+1, N+M et de pooling pour différentes exigences de scénario. 1+1 ou N+1 est utilisé pour certaines solutions à plus petite échelle, et N+M pour certains scénarios de déploiement à grande échelle, système de pooling standard 3GPP comme le pool MME, le pool AMF, les priorités DNS PGW/UPF définies sont pour la redondance en cas de sinistre.

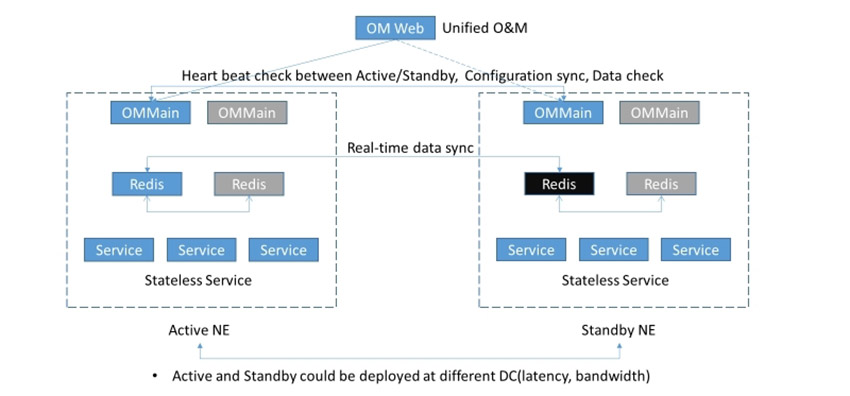

Le mécanisme de sauvegarde IPLOOK est une sauvegarde à chaud, ce qui signifie que le nœud actif et le nœud de secours synchronisent les données utilisateur (contexte, état, etc.) en temps réel, et ils peuvent être gérés par un seul O&M unifié, donc lorsque le nœud actif tombe en panne, le nœud de secours peut immédiatement gérer le service en cours sans aucune interruption de service.

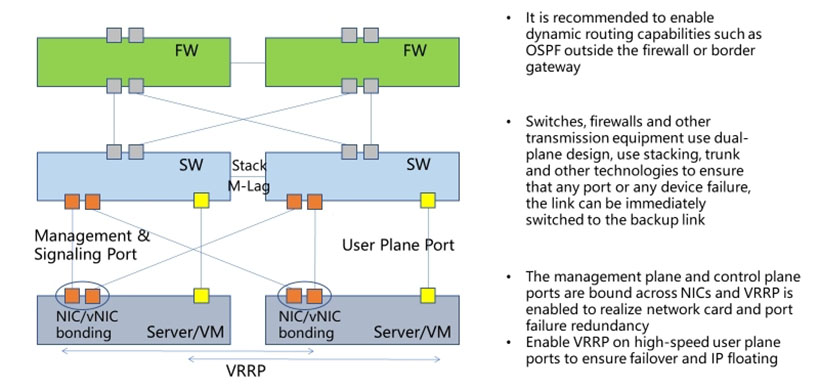

IPLOOK adopte un schéma de mise en réseau à double plan pour éviter un point de défaillance unique, donc du serveur à EOR/TOR/pare-feu, la mise en réseau de chaque port de service ou IP doit avoir un lien de redondance.
