Jan 18, 2021
Découpage du réseau IPLOOK-5GC, réseau central 5G
Découpage réseau 5GC
Un découpage réseau est un réseau logique servant un objectif commercial ou un client défini, composé de toutes les ressources réseau requises
configurées ensemble. Il est créé, modifié et supprimé par les fonctions de gestion. Le découpage du réseau divise le réseau physique d'un opérateur en plusieurs réseaux logiques.

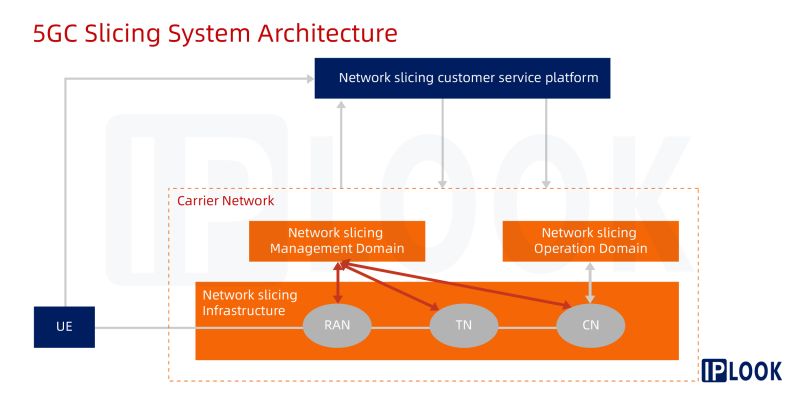

L'architecture du système de découpage du réseau se compose de trois parties : l'UE, la plate-forme de service client de découpage du réseau et le réseau de l'opérateur.
Ce dernier comprend l'infrastructure de découpage du réseau fournissant le support nécessaire au découpage du réseau dans le RAN,
le réseau de transport (TN) et le réseau central(CN) et met en œuvre l'assurance. Les principales fonctions du service de découpage du réseau comprennent la libération des offres de découpage du réseau, l'abonnement aux offres de découpage du réseau, la facturation du découpage du réseau et la gestion des membres du découpage du réseau.

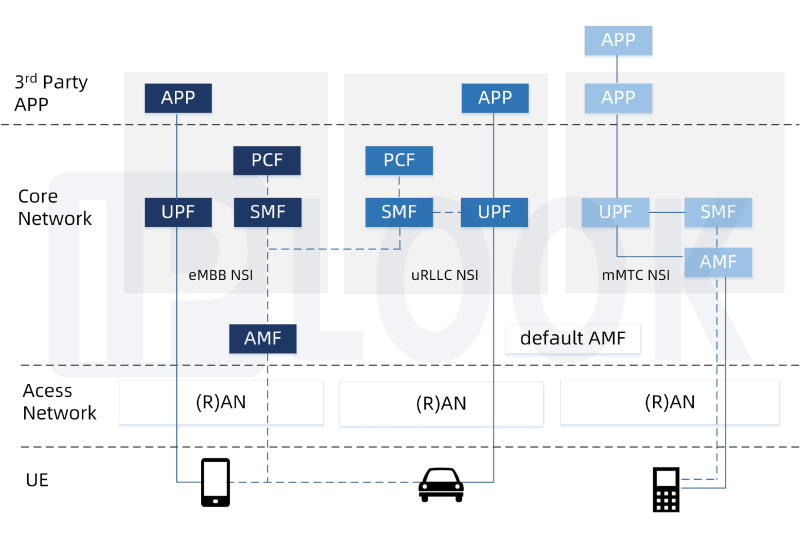

Exemple d'architecture de réseau central avec prise en charge du découpage du réseau
Le réseau central est considéré comme la partie la plus critique et la plus essentielle de la mise en réseau. Le CN fournit les services réseau aux locataires et à leurs utilisateurs finaux, par exemple les fonctions du plan de contrôle (gestion de la mobilité, gestion des sessions, contrôle des politiques et facturation) et les fonctions du plan utilisateur (transfert de données). Pour répondre aux demandes diversifiées des industries verticales, la personnalisation des services réseau et le déploiement à la demande sont les concepts clés qui doivent être reflétés dans la conception du CN. Le CN présente les attributs suivants : ✔ Cloudification ✔ Modularisation ✔ Orientation service ✔ Comme l'illustre la figure, le réseau central adopte une méthodologie de conception d'architecture basée sur les services, qui comprend une base de données unifiée pour permettre une vue cohérente et un plan utilisateur programmable pour prendre en charge le découpage du réseau. L'architecture du réseau central favorise
la simplification des interactions de signalisation, permet la distribution des fonctions réseau et permet un placement personnalisé des fonctions réseau (par exemple, à proximité du réseau d'accès pour réduire la latence).
