De nos jours, la mise en réseau est devenue un élément crucial de notre vie quotidienne. Pour mettre en œuvre des services réseau pour les utilisateurs, la station de base joue un rôle essentiel pour constituer un système de réseau complet en transmettant des signaux.
Qu'est-ce qu'une station de base ? Cet article prendra comme exemple la station de base 4G LTE (eNodeB) pour l'élaborer.

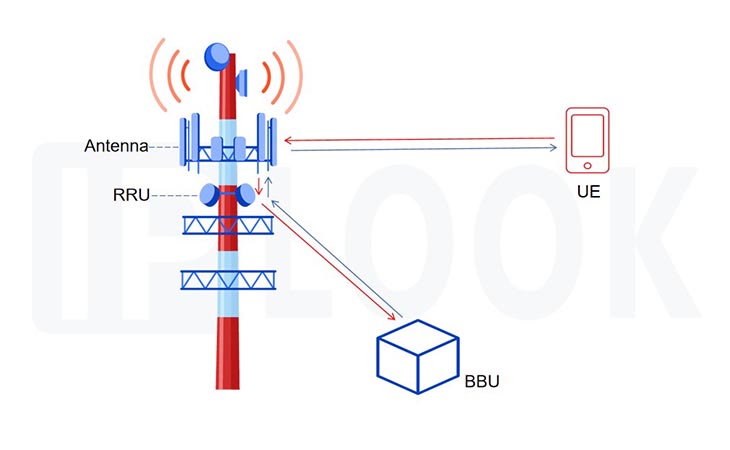

La station de base se compose de quatre parties principales :

1. Système d'antennes

En général, une station de base contient plusieurs antennes montées sur son sommet, principalement responsables de la transmission et de la réception des signaux, connectées au RRU.

2. RRU (unité radio distante)

Le RRU peut être divisé en plusieurs secteurs pour la transmission de signaux 2G, 3G, 4G et même 5G. La génération et l'extraction des signaux radio sont effectuées ici.

3. BBU (unité de bande de base)

Placé dans la salle d'équipement et connecté au RRU via une fibre optique, le BBU, le cœur de la station de base, est une unité qui traite le signal d'origine.

4. Support physique

Il comprend principalement le système d'alimentation électrique, la batterie de secours (pour éviter les pannes de courant), l'équipement de transmission et le système de climatisation (pour maintenir la température optimale pour un fonctionnement régulier).

Sur la base des composants ci-dessus, ils fonctionnent en collaboration pour former une station de base qui transmet des signaux. Avec plusieurs stations de base composant un réseau étroitement connecté, une couverture transparente des services réseau est fournie aux utilisateurs.

L'évolution à l'ère de la 5G

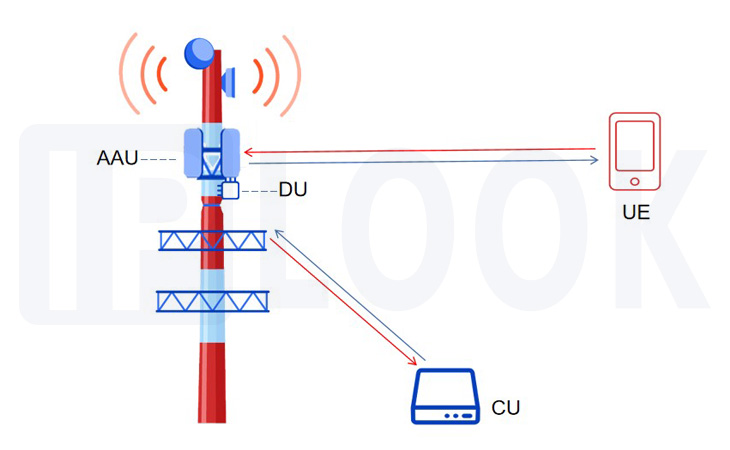

Dans les réseaux 5G, les RRU et les antennes 4G sont fusionnées en unités d'antenne active (AAU). Les BBU sont divisées en unités centralisées (CU) et unités distribuées (DU). Les DU sont déployés à l'AAU. Cette architecture peut simplifier le déploiement du site pour réduire la consommation de transmission et améliorer les performances globales.
